L'infrastructure d'un petit réseau

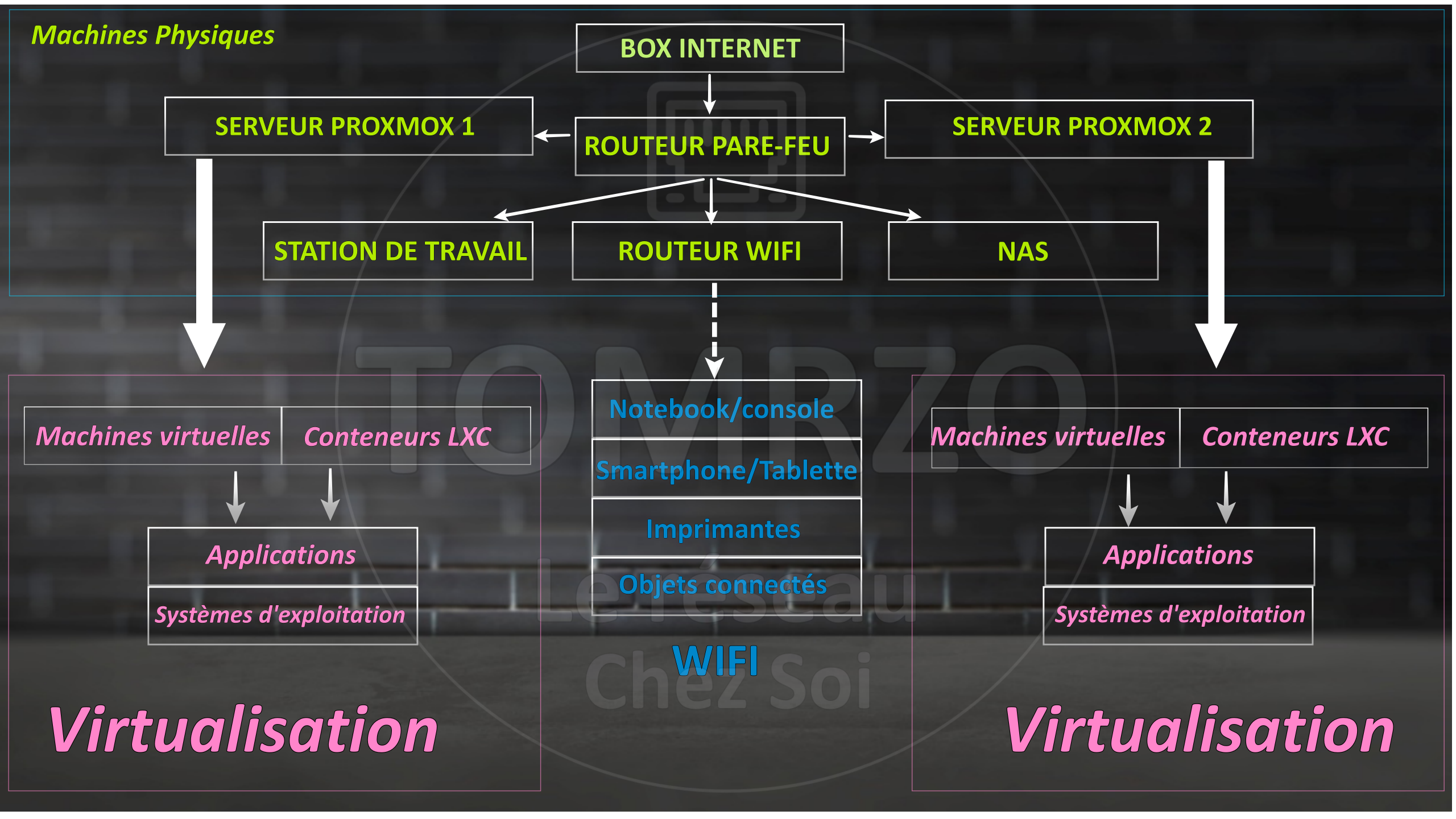

L'infrastructure d'un réseau c'est avant tout un peu de matériel pour faire fonctionner l'ensemble. Donc on va commencer par là. Je vous montre via le petit shéma ci-dessus ce que représente mon réseau à la maison. Cest un exemple, il existe plein de façon de faire du plus simple au plus complexe selon ses moyens.
Les machines physiques
1- La box de l'opérateur
C'est elle qui vous délivre internet, elle est indispensable!!
2- Le routeur Pare-Feu
Il vient remplacer la box de votre opérateur pour la partie routage et pare-feu Celui-ci est un mini pc type industriel avec 4 ports ethernet de 2.5G sur lequel j'ai installé le logiciel OpenSource PfSense-CE qui fait office de routage , de pare-feu et de bien d'autres choses. On peut aussi utiliser un routeur commercial "tout en un" si on le souhaite.
6- Le Switch administrable
Cet élément important va permettre de distribuer le réseau en utilisant les VLANS.
3- Le Point d'accès WIFI
Il est necessaire si vous utlisez un routeur pare-feu indépendant et sans wifi à la place de la box.
4- Un serveur
Le système d'exploitation de ce serveur est Proxmox VE, on va pouvoir virtualiser beaucoup de choses.
5- La station de travail
Elle est necessaire! Que ce soit un PC ou un portable, cela n'est pas important, il vous faut un accès confortable aux différentes interfaces que vous mettrez en place.
Les machines virtuelles et conteneurs
Installée sur le serveur, La solution d'environnemnt virtualisé PROXMOX VE est la 9.1.
Il s'agit d'un système basé sur DEBIAN, l'hyperviseur KVM, l'émulateur QEMU et le système de virtualisation pour conteneurs LXC. Il est de type barre metal, c'est à dire qu'on l'installe directement sur une machine physique, il repose sur une couche matériel contrairement à VirtualBox qui lui s'adosse sur un système d'exploitation.
C'est un logiciel OpenSource, il peut être utilisé librement sans assistance et ressources de l'éditeur (payantes).
C'est ce système qui va vous permettre de virtualiser un peu prêt tout ce vous souhaitez! Des systèmes d'exploitations, des routeurs, des applications de réseau, des applications de productivité, des Nas, des backups, des jeux... On utilisera des machines virtuellles ou des conteneurs en fonction de son choix et des exigences du logiciel.
Sa principale alternative est le système VmWare(Broadcom). C'est un logiciel propriétaire, ce dernier est très exigeant en matière de matériel.
Il existe ausssi le projet XCP-ng, il est soutenu par la société Vates et la communauté Open-Source. Il s'agit d'un hyperviseur de type 1 comme Proxmox VE mais celui-ci est basé sur Xen.
Ma recommandation matérielle pour Proxmox VE
- Un boitier standard avec beaucoup d'unités de stockage.
- Une carte mère standard soit Amd ou Intel
- 2 interfaces Gigabit ou plus
- Un processeur Amd ou Intel plutot avec un minimum de 12 coeurs.
- 2 SSD ,un pour le système proxmox et un autre pour les applications.
- 2 to voir 4 to de stockage HDD
- 32 G de mémoire, attention à utilser de la mémoire réputée stable
Ma recommandation idéale
- Une carte mère type serveur avec IPMI*
- 3 ports 2,5 GbE
- Un Processeur 16 coeurs
- 64 G de mémoire ECC
- Une carte graphique(On verra plus tard pourquoi)
- 1 SSD de 1To de qualité
- Un écran
*IPMI: C'est une interface de gestion intégré à la carte mère. Cette interface permet l'administration directe de la carte mère de manière autonome via un navigateur web. Il est dit que le serveur est "sans tête car aucun périphérique supplemementaire est necessaire (clavier,écran)
